1.5 2x2 큐브 자동으로 맞추기

  1.5.3 나머지 면 맞추기





이번 포스팅에서는 2x2x2 Cube를 저번 포스팅에 이어 나머지 윗면을 맞춰보도록 하겠습니다. 이번 포스팅도 내용이 조금 복잡하고 설명이 섬세하지 못할 수 있습니다. 궁금한 점은 언제든지 댓글 달아주시면 친절하게 도와드리겠습니다!



들어가기에 앞서 이전 포스팅에서 우리는 2x2x2 Cube의 아랫면을 맞춰보았습니다.

큐브 맞추는 기계 살 돈이 없어서 직접 만드는 글 #8

SolveBottomFace.mp4

5.69MB

앞으로 우리가 맞추는 과정도 아래 영상을 바탕으로 진행하도록 하겠습니다.



1.5.3.1 1번 Cube 맞추기

윗면을 맞추기 전 우리는 먼저 저번 포스팅에서 했던 작은 약속으로 정한 Cube번호에 따라 1번 Cube를 먼저 맞춰주어야 합니다.

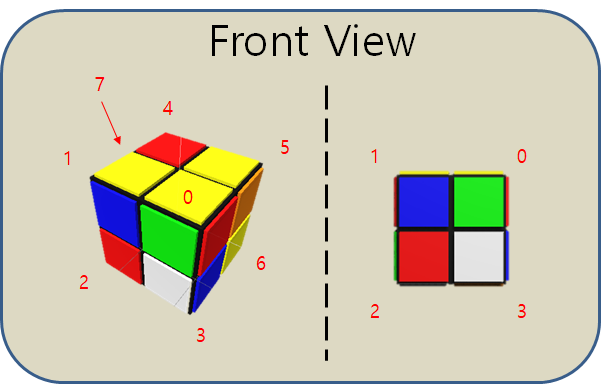

함께 정했던 또 하나의 작은 약속

1번 Cube자리에 2번 Cube와 Color가 맞는 Cube를 넣어주어야 하기 때문에 저번 포스팅에서 미리 짜두었떤 Color 찾는 Code를 활용하여

 - 1번 2번 Cube가 Color가 맞다면 그대로 두고

 - 0번 3번 Cube가 Color가 맞다면 전체를 Left로 돌려 0번 Cube가 1번으로 오게 합니다.

 - 5번 6번 Cube가 Color가 맞다면 전체를 Right로 두 번 돌려 5번 Cube가 1번으로 오게 합니다.

 - 4번 7번 Cube가 Color가 맞다면 전체를 Right로 한 번 돌려 4번 Cube가 1번으로 오게 합니다.

 - 위 4가지 Case에 해당되지 않으면 윗줄을 시계방향으로 돌립니다.

아래 그림은 그 내용을 Code로 작성한 부분이고 나머지 부분은 Git에서 보시면 될 것 같습니다. CheckColorCount라는 함수는 computeList의 Color들과 targetList의 Color가 몇개나 동일한지 Check해서 2개면 true를 return하는 함수입니다.

1.5.3.2 Case에 따라 윗 줄 Cube 제자리에 맞추기

1번 Cube를 맞췄으니 영상의 해법을 계속해서 따라가면서 나머지도 맞춰보도록 하겠습니다. 영상 4분 46초부터 보시면

2. 위층 해결하기가 나옵니다.

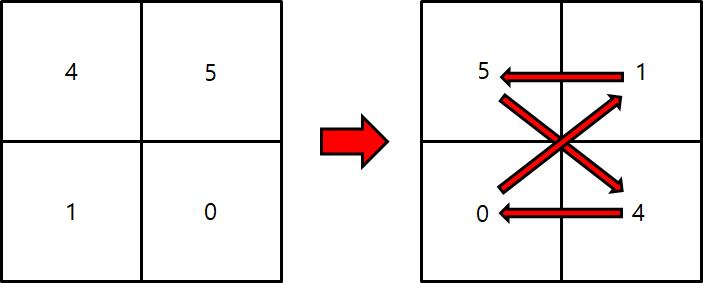

여기에서 나오는 Skill이 (RUrRrU) x 3 + (rLrULU) x 3 입니다. 이 Skill을 수행하게 되면 아랫면은 그대로 있고 윗면만 바뀌게 되는데 위에서 봤을 때, 아래 그림과 같이 변화하게 됩니다. ( 숫자는 Cube 번호에 맞추었습니다.)

(RUrRrU) x 3 + (rLrULU) x 3 수행 후 윗면 큐브의 변화

아랫면은 그대로기 때문에 우리는 이 Skill을 사용해서 윗면을 제 위치에 맞춰줄 수 있습니다. 현재 1번은 제자리에 위치한다고 가정하였으므로 총 5가지 Case로 나눌 수 있습니다.

 - 1, 0, 4, 5가 다 맞을 때

 - 1, 0 두 곳이 맞고 4, 5가 틀릴 때

 - 1, 5 두 곳이 맞고 0, 4가 틀릴 때

 - 1, 4 두 곳이 맞고 0, 5가 틀릴 때

 - 1 한 곳이 맞고 0, 4, 5가 틀릴 때



먼저 다 맞을 때는 아무 작업도 안해도 됩니다.

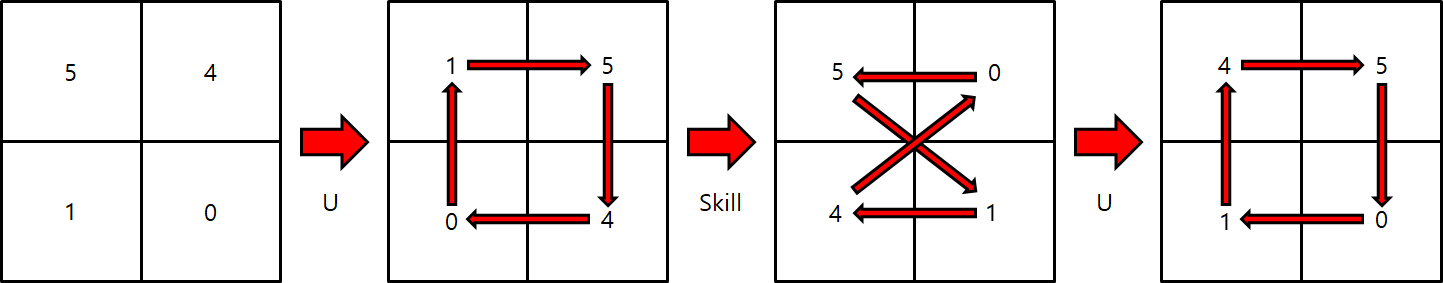

다음으로 1,0 두 곳이 맞고 4,5가 틀릴 때 입니다. 이 상황은 아래 그림과 같이 해결이 가능합니다. U -> Skill -> U



4, 5가 틀릴 때 해결법

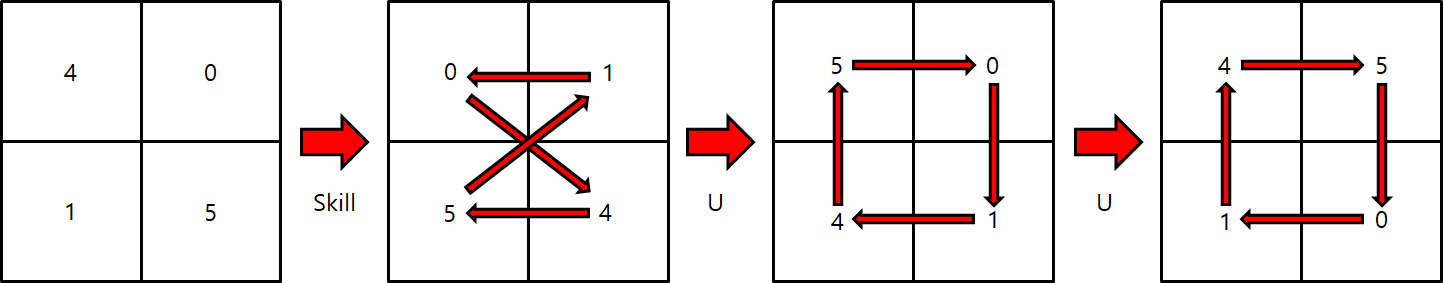

다음으로 1, 5 두 곳이 맞고 0, 4가 틀릴 때는 아래 그림과 같이 해결이 가능합니다. Skill -> Skill -> U

0, 4가 틀릴 때 해결법

다음으로 1, 4 두 곳이 맞고 0, 5가 틀릴 때는 아래 그림과 같이 해결이 가능합니다. Skill -> U -> U

0, 5가 틀릴 때 해결법

다음은 1 한 곳만 맞고 0, 4, 5가 모두 틀렸을 때 입니다. 이 때는 2가지로 나눠서 해결할 수 있습니다.

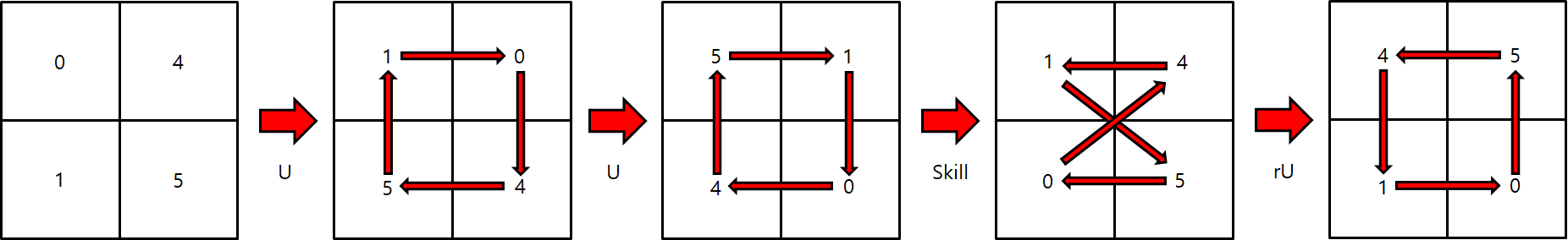

1번 Cube와 대각선에 있는 Cube가 3번 Cube와 Color가 맞는지 또는 7번 Cube와 Color가 맞는지로 나눠서 생각해 볼 수 있습니다. 만약 1번의 대각선 Cube가 3번 Cube와 Color가 맞다면 초기 상태가 아래 그림과 같고 해결법은 U -> U -> Skill -> rU 입니다.

0, 4, 5가 다 틀리면서 1번과 Cross 위치에 4가 있을 때

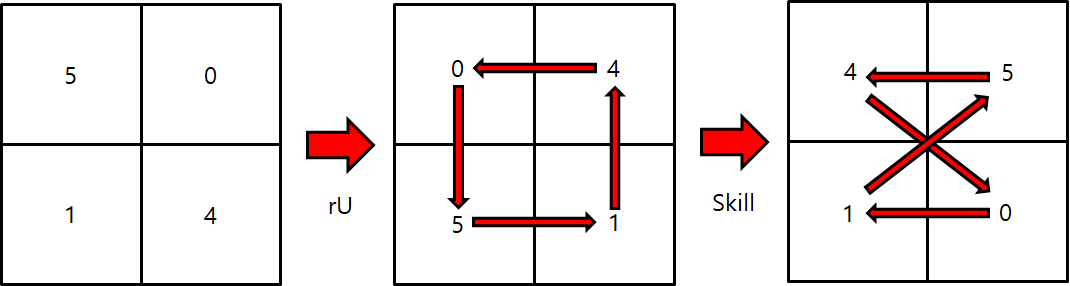

마지막으로 1번의 대각선 Cube가 7번 Cube와 Color가 맞을 때는 아래 그림과 같이 해결이 가능합니다. rU -> Skill

0, 4, 5가 다 틀리면서 1번과 Cross 위치에 0이 있을 때



위의 과정을 Code로 작성하였고 중요한 함수는 SecondStep()과 FindRightCube()에 있으니 확인해보시면 될 것 같습니다. 색깔을 찾는 Code와 회전에 관한 Code를 미리 구현해 놓으니 가져다 쓰기만 해서 편하게 코드를 짤 수 있었습니다.



이 과정까지 완료하면 색이 정확하게 맞지는 않지만 각 위치에 Cube가 알맞게 들어간 것을 확인할 수 있습니다.



1.5.3.3 윗 줄 Cube 색 맞추기

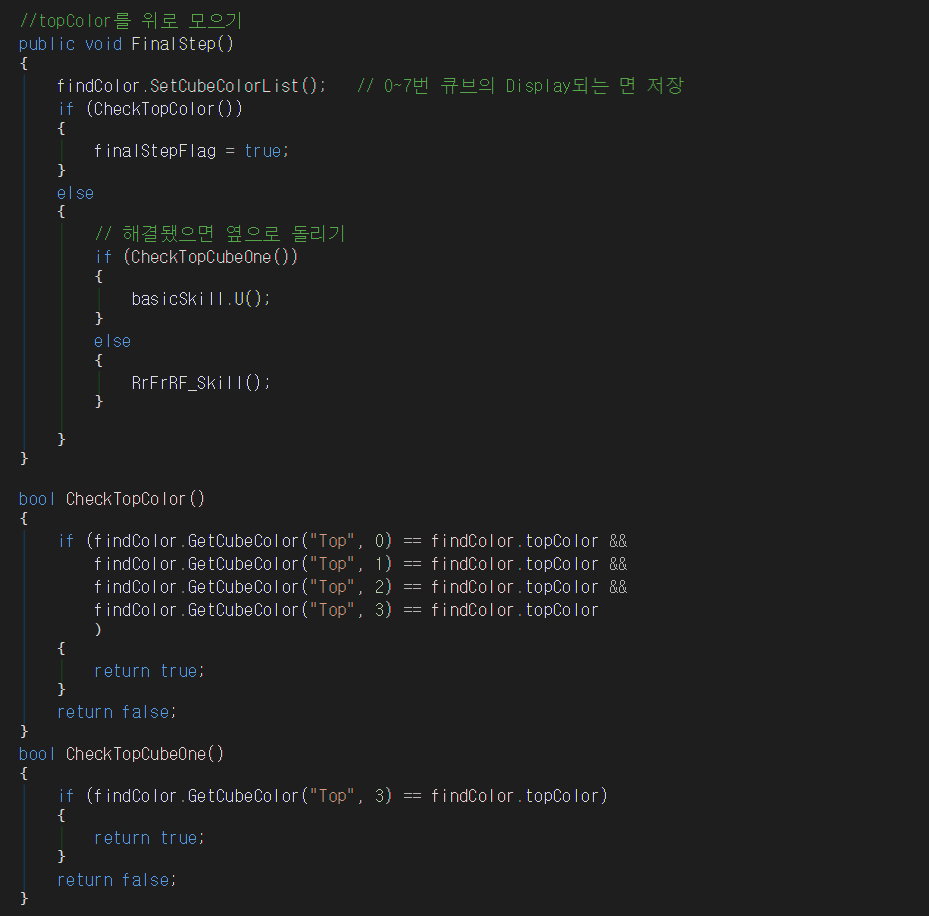

이제 마지막으로 제자리에 맞춰진 Cube의 색을 맞춰주어야 합니다. 이 때 새로운 Skill이 등장하게 되는데 바로 RrFrRF 입니다. 이 Skill을 사용하면 0번 Cube의 방향을 바꾸면서 Color를 맞출 수 있습니다. 이 Skill을 0번 Cube가 알맞는 색을 가질 때까지 적용하고 색이 맞춰지면 U Skill을 사용해서 맨 윗줄을 돌려 0번 Cube를 바꿔주는 식으로 적용하게 되면 모든 Cube의 Color까지 맞춰지게 됩니다. 아래 Code를 참고하시면 될 것 같습니다.

윗 줄 Color 맞추기

1.5.3.4 하나로 합치기

이제 이 모든 과정을 한 번에 적용해주면 우리가 원하는 2x2 Cube 맞추기를 실행할 수 있게 됩니다!!! 저는 각 Step에 Flag를 주어서 한 Step이 끝나면 다음 Step의 Flag를 true로 주고 진행하는 방법을 사용하였습니다.

FirstStep = 아래면 맞추기

SecondStep = 윗면 제자리 맞추기

FinalStep = 윗면 Color 맞추기

SetTopCubeRightLocation = 1번 Cube 제자리로 맞추기



총 진행은 Random Shuffle 후에 0키를 누르면

FirstStep -> SetTopCubeRightLocation -> SecondStep ->

SetTopCubeRightLocation -> FinalStep -> SetTopCubeRightLocation 순서로 진행하게 하였습니다.



특별한 점은 SetTopCubeRightLocation 과정이 중간에 여러번 있어서 아래 코드와 같이 int 값으로 받아서 각 int 값마다 true 주는 Flag를 다르게 하였습니다.

int 값에 따른 Flag 변화

이제 이 모든 것을 하나로 합쳐서 실행하게 되면 아래 영상과 같이 Random으로 섞인 Cube를 스스로 풀 수 있게 됩니다!!! 여기까지 따라와주신 분들 고생많으셨습니다~!!

2x2RubiksCubeSolver.mp4

9.96MB



다음 포스팅부터는 3x3 Cube를 가지고 맞춰보는 시간을 가지겠습니다.



공지!

Code가 점점 길어지고 복잡해지고 있어서 이제는 Gitlab 주소를 남깁니다. 이곳에 Unity Project까지 함께 올려둘테니  다운 받으셔서 쓰시면 될 것 같습니다.

혹시 Git 사용이 어려우신 분들은 댓글을 남겨주시면 프로젝트 파일을 메일로 보내드리겠습니다.



Git 주소 : https://gitlab.com/bshong2850/rubikspuzzle/-/tree/master
